Kruhy, známé také jako opěrné prsteny nebo Snap kroužky, jsou jednoduché, ale základní komponenty používané ve strojírenství k bezpečnému držení dílů. Zapadají do drážek na hřídelích nebo uvnitř otvorů, zabraňují axiálnímu pohybu a udržují správnou polohu komponent, jako jsou ložiska, podložky a kolíky. Existují dva primární typy: interní kroužky a externí kroužky. Ačkoli mohou vypadat podobně na první pohled, slouží různým funkcím a jsou navrženy pro různé aplikace.

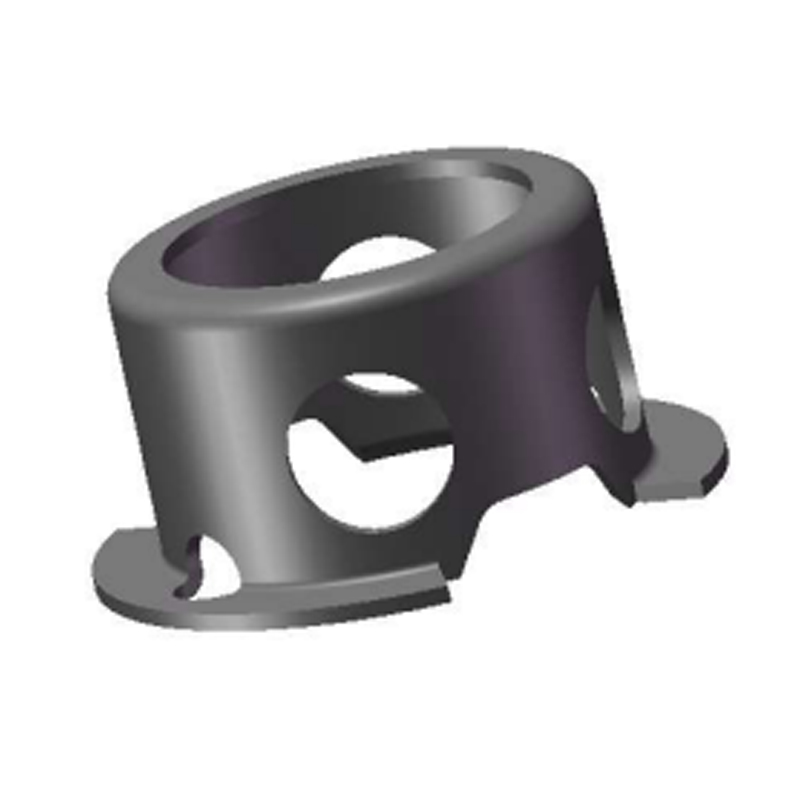

Co je to kroužek?
Kruhovina je polopružný kroužek s otevřenými koncemi, obvykle vyrobeným z jarní oceli nebo nerezové oceli. Při instalaci do drážky zaskočí na místo a působí jako mechanická zastávka. Kruhy se používají k zabezpečení dílů na hřídelích nebo na vnitřních pouzdrech, což zabraňuje laterálnímu pohybu bez nutnosti dalších upevňovacích prvků.
Kruhy přicházejí ve dvou hlavních typech:
Vnitřní kroužky: Navrženo tak, aby se vešly do drážky uvnitř otvoru nebo bydlení.
Externí kroužky: Navrženo tak, aby se vešly do drážky na vnější straně šachty.
Oba typy jsou životně důležité při udržování strukturální integrity a funkčnosti mechanických systémů.

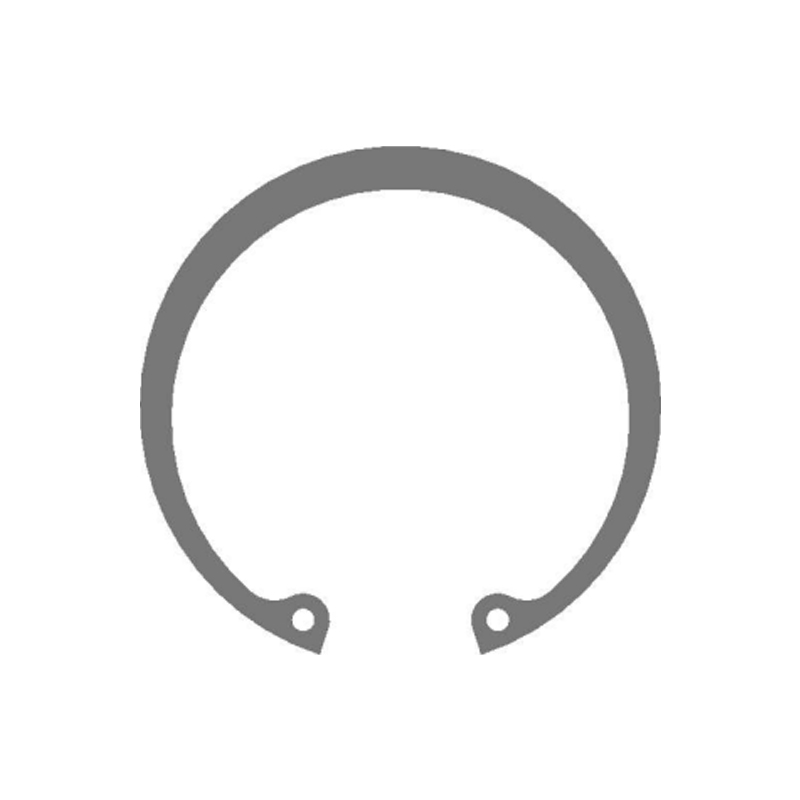

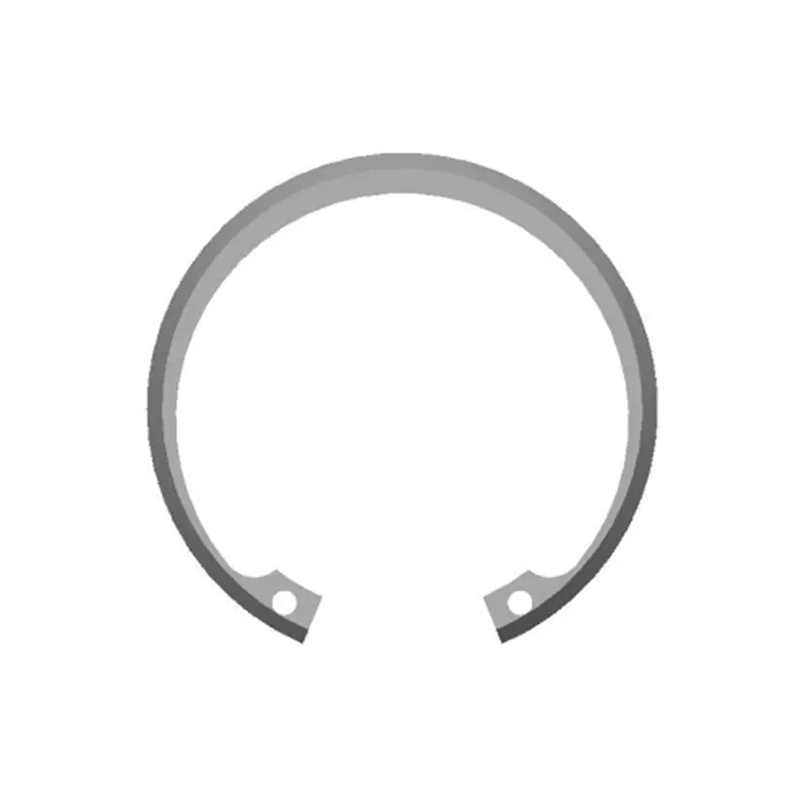

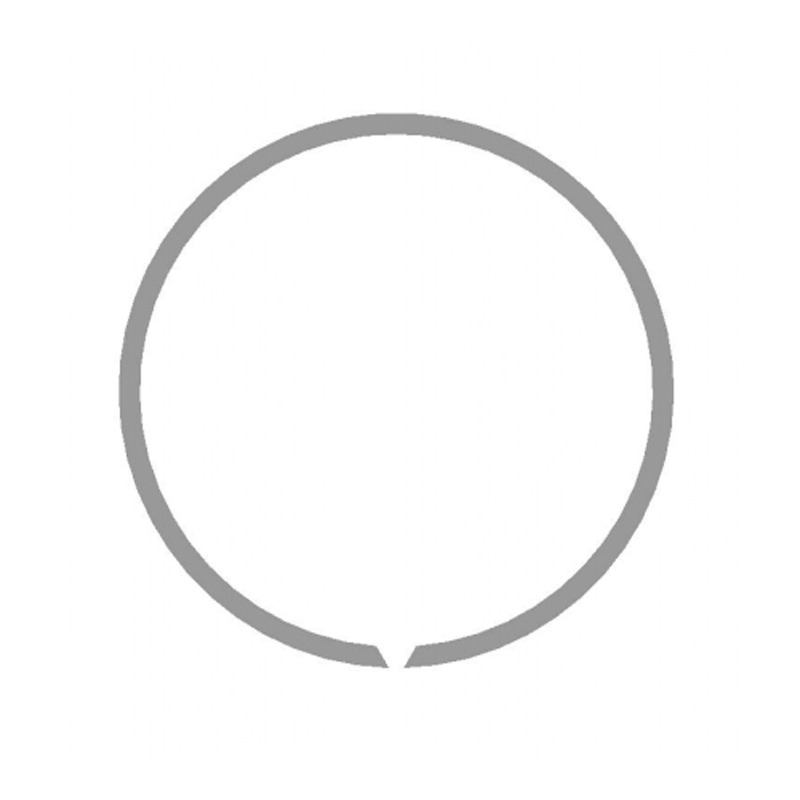

Co je to Interní kroužek ?
Vnitřní kroužek je nainstalován uvnitř válcového otvoru nebo krytu. Zapadá do předem zabalené drážky na vnitřní stěně a používá se k udržení komponent, jako jsou ložiska nebo pouzdra v bydlení, což jim brání v pohybu ven.
Funkce interních kroužků:
Nainstalováno uvnitř díry, otvoru nebo bydlení.
Rozšiřitelné, aby se během instalace vešly do drážky.
Jakmile je na místě, uzavírá a vyvíjí vnější tlak.
Běžně se používá v aplikacích, kde musí být součásti zachovány uvnitř pouzdra.
Běžné aplikace:
Hydraulické a pneumatické válce (pro zachování pístových sestav).
Pouzdra na převodovky.
Sestavy ventilu.
Elektromotor pouzdra.
Automobilové komponenty.
V hydraulických válcích lze vnitřní kroužky použít k udržení pístových těsnění nebo vodicího kroužku uvnitř otvoru, což zajišťuje stabilní a přesný lineární pohyb.

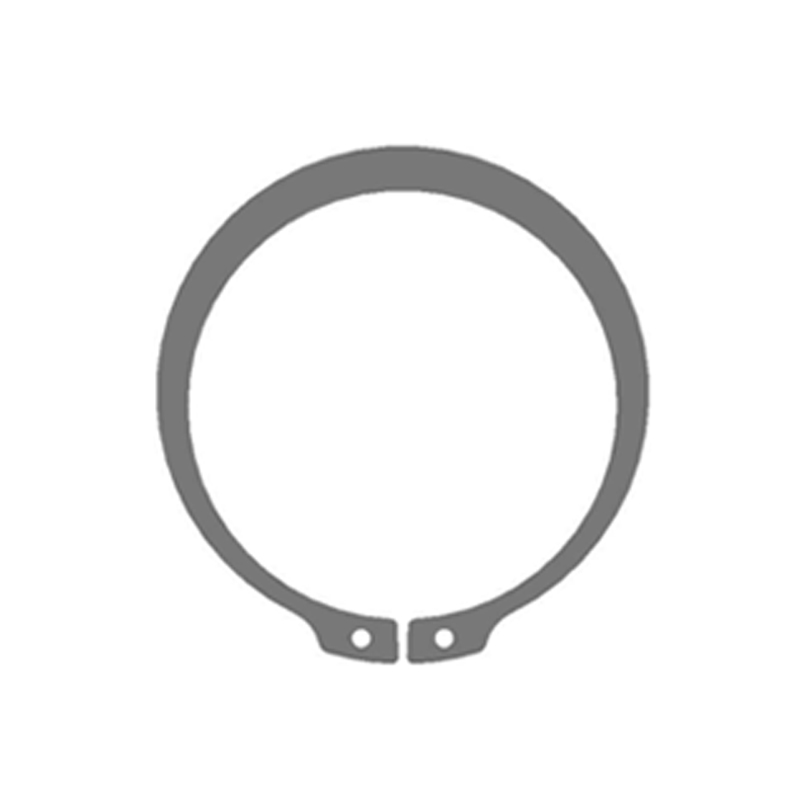

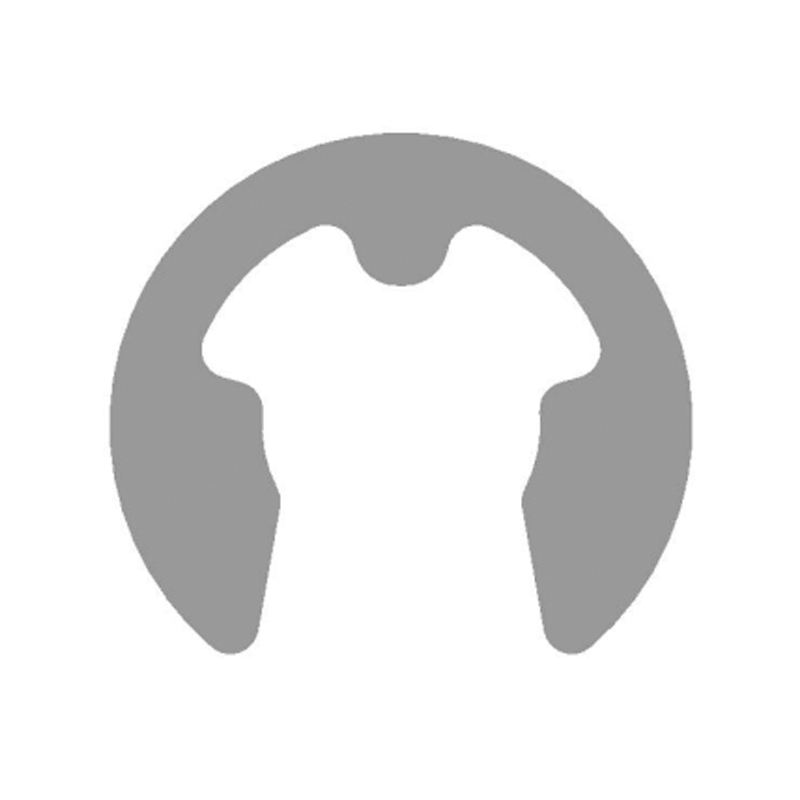

Co je to Externí kroužek ?
Na vnější průměr hřídele je namontován vnější kroužek. Zapadá do drážky obrobené kolem hřídele a působí jako rameno, které drží komponenty, jako jsou ložiska, ozubená kola nebo rozpěrky v poloze podél osy hřídele.
Funkce externích kroužků:
Nainstalováno na šachty nebo tyče.
Během instalace se uzavřela a poté se rozšířila do drážky.
Používá dovnitř tlak na drážku hřídele.
Zabraňuje axiálnímu pohybu komponent namontovaných na hřídeli.
Běžné aplikace:
Hřídele v převodovkách a přenosech.
Hydraulické válcové tyče (např. Chcete-li udržet části na konci tyče nebo uspořádání těsnění).
Elektrický motorový rotory.
Elektrické nářadí.
Aerospace a automobilové hnací úlohy.
V sestavách hydraulických válců se na pístovém tyčce často používají vnější kroužky k zajištění koncových armatur, nesoucích komponent nebo těsnění, která musí během lineárního ovládání zůstat na místě.
Klíčové rozdíly mezi interními a externími kroužky
| Funkce | Interní kroužek | Externí kroužek |
| Umístění instalace | Uvnitř bydlení, otvoru nebo díry | Na vnější straně šachty |
| Akce při instalaci | Rozšiřuje se tak, aby se vešly do drážky | Smlouvy o přizpůsobení drážky |
| Axiální retence | Zabraňuje pohybu komponent | Zabraňuje pohybu složek dovnitř |
| Požadovaný nástroj | Interní kroužky kroužků (rozšiřování) | Externí kleště na kroucení (smluvní smlouvy) |
| Typ drážky | Drážky obrobené uvnitř otvoru | Groove obrobená na hřídeli |
| Běžné aplikace | Pouzdra, válcové otvory, pouzdra | Hřídele, tyče, vnější rotující prvky |
Úvahy o materiálu a síle
Oba typy kroužků jsou obvykle vyrobeny z vysoce pevných materiálů, jako jsou:
Jarní ocel pro obecné, vysoce odolné aplikace.
Nerezová ocel pro odolnost proti korozi ve venkovním nebo tekutinovém prostředí.
Fosforový bronz nebo jiné slitiny pro elektrickou vodivost nebo speciální mechanické vlastnosti.
V aplikacích s vysokým zatížením nebo vysokorychlostními aplikacemi-jako jsou v hydraulických systémech-musí být kroužky vybrány s ohledem na odolnost proti únavě, tepelnou roztažku a kompatibilitu s mazivami nebo hydraulickými tekutinami.
Kroužky v hydraulických válcích
V hydraulických válcích hrají vnitřní i externí kroužky kritické role. Vnitřní kroužky se často používají k držení pístu uvnitř otvoru, udržování těsnění, rozpěr a vodicí kroužky správně zarovnané. Externí kroužky mohou být použity k zajištění komponent na konci tyče nebo k zakotvení válce v jeho pouzdru.
Správné použití kroužků v hydraulických systémech zajišťuje:
Přesné axiální polohování pohyblivých částí.
Prevence dilodgementu složky pod vysokým tlakem.
Minimální opotřebení v důsledku správného zarovnání.
Snadná montáž a demontáž během údržby.
Tipy pro instalaci a odstranění
Použijte správné kleště: Speciální kleště na kroužky jsou navrženy s špičatými tipy, které se vejdou do okulátů kroužku.
Pro vnitřní kroužky: Použijte kleště, které rozšiřují prsten.
Pro externí kroužky: Použijte kleště, které stlačují prsten.
Nepřekračujte ani nepřekrývejte: Nadměrná síla může natrvalo deformovat kroužek nebo oslabit její napětí na jaře.
Zkontrolujte uložení drážky: Ujistěte se, že drážky je čistá, správně velikost a bez otřepů, aby se zabránilo nesprávnému sezení nebo pohybu.
Prohlédněte si kroužky během údržby: Kruhy by měly být vyměněny, pokud vykazují známky únavy, koroze nebo zkreslení.
I když mohou být malé velikosti, kroužky jsou životně důležitými součástmi v nesčetných mechanických sestavách. Hlavní rozdíl mezi interními kroužky a externími kroužky leží v jejich instalačním místě a jak zajišťují komponenty proti axiálnímu pohybu. Oba typy jsou v aplikacích nepostradatelné od jednoduchých spotřebních zařízení po komplexní hydraulické systémy.
Při výběru mezi nimi je nezbytné zvážit, kde je nutná retence - uvnitř otvoru nebo kolem šachty - stejně jako provozní prostředí, zatížení a požadavky na údržbu. V systémech, jako jsou hydraulické válce, pomáhá správný výběr a instalace interních a externích kroužků zajistit dlouhodobý výkon, bezpečnost a strukturální integritu.
