Ve složitém světě strojního inženýrství, kde jsou prvořadá spolehlivost a přesnost, lisování kroužků - také známé jako vyražené opěrné prsteny nebo Snap Rings - Hrajte klíčovou, ale často podceňovanou roli. Tyto malé kruhové upevňovací prvky, obvykle vyráběné z tenkých kovových listů pomocí vysoce přesných lisovacích technik, jsou navrženy tak, aby zabezpečily komponenty na hřídele nebo v domácnostech, což zajišťuje axiální umístění bez potřeby závitových upevňovacích prvků nebo komplexního obrábění.
Na rozdíl od jejich protějšků tvarovaných drátem, které jsou ohnuty do tvaru, se lisovací kroužky vytvářejí procesem formování chladu, který umožňuje větší flexibilitu konstrukce, přísnější tolerance a zvýšené vlastnosti lovného zatížení. Jejich schopnost být hromadně vyráběna za nízké náklady při zachování strukturální integrity je nezbytná napříč automobilovými, leteckými, průmyslovými stroji a spotřební elektronikou.
Tento článek zkoumá principy výroby, funkční výhody, úvahy o materiálech a rozšiřující aplikace lisovacích kruhů, což zdůrazňuje jejich rostoucí význam v moderních mechanických systémech.
Výrobní proces a strukturální design
Razítka kroužíků se vyrábějí pomocí technologie progresivního lisovadla, ve které je plochý plech napájen řadou stanic nástrojů, které řezu, tvoří a tvarují konečnou komponentu s vysokou opakovatelností. Tato metoda umožňuje výrobcům vyrábět tisíce identických dílů za hodinu při zachování přísné kontroly rozměru.
Mezi klíčové návrhové funkce patří:
Konfigurace segmentovaných nebo plného kruhu: V závislosti na aplikaci mohou mít Circlips otevřenou mezeru pro instalaci nebo plný 360 stupňový kroužek s rozdělením pro kompresní přizpůsobení.
Vnitřní nebo externí profily retenční profily: Interní kroužky zapadají do drážek uvnitř otvoru, zatímco externí typy sedí na hřídeli, aby si udržely komponenty.

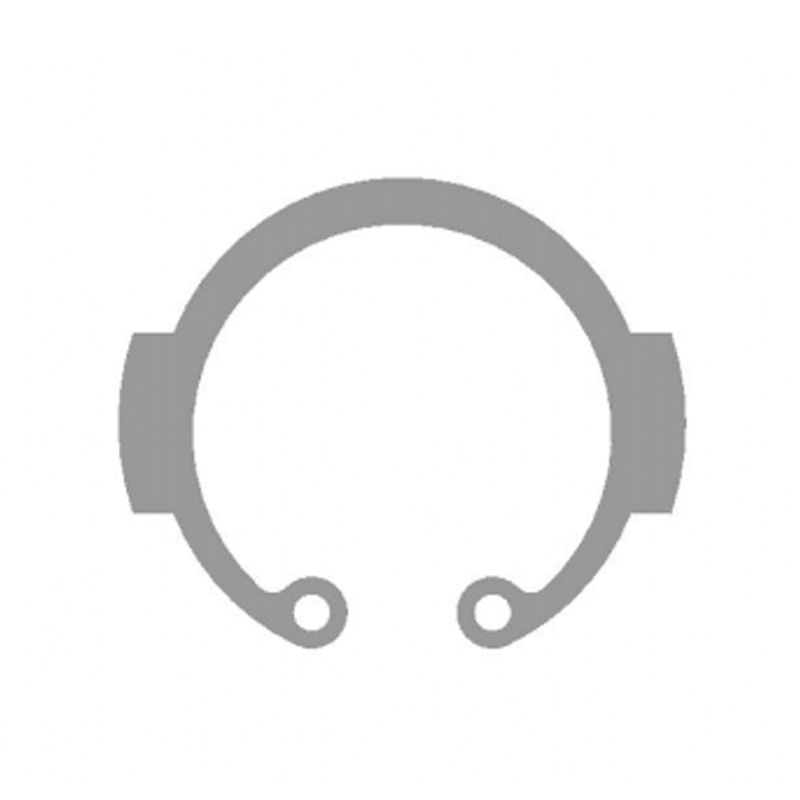

Retenční karty nebo oka: Některé návrhy zahrnují malé výčnělky nebo díry, které umožňují snadné odstranění pomocí specializovaných kleště nebo nástrojů.
Ošetření povrchu: Možnosti, jako je pokovování zinku, fosfátový povlak nebo černý oxid, zvyšují odolnost proti korozi a snižují tření během instalace.
Označená konstrukce umožňuje integraci do kompaktních sestav, kde prostorová omezení činí tradiční upevňovací prvky nepraktické.
Funkční výhody oproti alternativním metodám udržení
Ve srovnání s jinými upevňovacími řešeními, jako jsou matice, lepidla nebo drátěné kroužky, lisovací kroužky nabízejí několik různých výhod:
Nákladově efektivní výroba: Vysokorychlostní razítkový proces výrazně snižuje jednotkové náklady, zejména u rozsáhlých výrobních běhů.
Účinnost prostoru: Navrženo tak, aby fungovalo v minimálním axiálním prostoru, což z nich činí ideální pro miniaturizované nebo hustě zabalené sestavy.
Snadná instalace a odstranění: Na rozdíl od závitových spojovacích prostředků nevyžadují žádný utahovací točivý moment a lze je rychle nainstalovat pomocí automatizovaných podavačů nebo ručních nástrojů.
Vysoká zatížení: Při správném sezení v obrobené drážce poskytují tyto kroužky spolehlivou axiální retenci i za dynamických podmínek zatížení.
Odolnost vůči vibracím: Radiální přilnavost vyraženého profilu pomáhá udržovat polohu v prostředích náchylných k mechanickému šoku nebo oscilaci.
Díky těmto výhodám je lisovací obvody zvláště cenné v aplikacích, kde je pro údržbu nebo opravu nutná demontáž.
Úvahy o výběru materiálu a výkonu
Volba materiálu hraje klíčovou roli při určování výkonu charakteristik lisovacích kroužků. Mezi běžné možnosti patří:
Uhlíková ocel: Nabízí vysokou odolnost vůči pevnosti a opotřebení; Často se používá v mechanických systémech těžkých.
Nerezová ocel (Austenitic nebo Martensitic Grades): Preferované v korozivních prostředích, jako je mořská, chemické zpracování nebo potravinářské vybavení.
Fosforový bronz: Vybráno pro svou elektrickou vodivost a vlastnosti s nízkým třením, které se běžně vyskytují v motorických a ložiskových aplikacích.
Slitiny s pokojením: povlaky, jako je zink, nikl nebo chrom, zlepšují odolnost proti korozi a estetiku ve viditelných složkách.
Každý výběr materiálu musí odpovídat za faktory, jako je provozní teplota, vystavení vlhkosti nebo chemikálii a očekávanou životnost.
Aplikace napříč různými průmyslovými odvětvími
Vzhledem k jejich všestrannosti a efektivitě jsou lisovací kroužky široce přijímány napříč několika průmyslovými odvětvími:
1. Automobilový průmysl
Rozsáhle se používá při přenosech, diferenciálech, systémech řízení a sestavách zavěšení k udržení ložisek, ozubených kol a pouzder.
2. průmyslové stroje
Integrál v hydraulických válcích, převodovkách a motorových zařízeních, kde jsou kritické přesné zarovnání a retence komponent.
3. elektronika a spotřebiče
Zajištěno v motorech, ventilátorech a rotujících komponentách v domácích spotřebičích a spotřební elektronice, aby byla zajištěna kompaktní a spolehlivá sestavení.
4. Letecký a obhajoba
Používáno v systémech ovládání, mechanismy přistávacích zařízení a modulů avioniky, kde je nezbytná redukce hmotnosti a spolehlivost.
5. zdravotnické prostředky
Nalezeno v chirurgických nástrojích a diagnostických zařízeních, kde je důležitá snadná sterilizace a rychlá demontáž.
Jejich přizpůsobivost statickému i dynamickému zatížení zajišťuje pokračující poptávku v širokém spektru mechanických systémů.
Integrace s inteligentní výrobou a automatizací
Jak se výrobní procesy vyvíjejí směrem k větší automatizaci a přesnosti, lisovací kroužky se stále více integrují do robotických montážních linek a inteligentních upevňovacích systémů:
Automatizované systémy krmení: Vibrační podavače mísy a lineární systémy kolejí umožňují rychlé vložení kroužků bez chyb do podsesem.
Technologie kontroly kvality: Systémy vidění a senzory ověřují správnou instalaci a orientaci v reálném čase.
Konstrukce pro výrobní mobilitu (DFM): Inženýři optimalizují rozměry drážky kroužku a výběr materiálu na začátku vývoje produktu, aby zefektivnili výrobu a snížili rizika selhání.
Prediktivní integrace údržby: Ve vysoce hodnotném vybavení sleduje vložené senzory úrovně napětí a vzory opotřebení kolem komponent s pobytoucích na kroužky, aby se předvídaly selhání dříve, než k nim dojde.
Tato pokrok přispívá k vyšší propustnosti, zlepšení spolehlivosti a sníženému prostoji v pokročilém výrobním prostředí.
Výzvy a omezení
Přes jejich mnoho výhod není lisovací obvody všeobecně použitelné. Mezi klíčové výzvy patří:
Požadavky na obrábění drážky: Správná funkce závisí na přesně obrobených drážkách v hřídeli nebo krytu a přidává složitost návrhu komponent.
Omezení zátěže: Přestože jsou vhodné pro mírné axiální síly, nemusí dobře fungovat při extrémním radiálním nebo torzním napětí.
Zranitelnost koroze: Bez správného nátěru nebo výběru materiálu může vystavení vlhkosti vést k předčasné degradaci.
Chyby instalace: Nesprávné sezení nebo poškození během instalace může ohrozit retenci a vést k selhání systému.
Pro zajištění dlouhodobého výkonu jsou nezbytné pečlivé inženýrství a kontrola kvality.
Inovace a budoucí trendy
Při pohledu dopředu se probíhající výzkumné a vývojové úsilí zaměřuje na zlepšení efektivity, trvanlivosti a přizpůsobivosti lisovacích kruhů:
Pokročilé ošetření povrchu: Cílem nano-coat a sebezmyšlení cílem je prodloužit životnost a snížit opotřebení.
Integrace výroby aditiv: Experimentální použití 3D potištěných nástrojů pro prototyp a nízkoobjemové výroby kroužků.
Hybridní udržovací roztoky: Kombinace razítkových kroužků s lepidlem nebo přetížením pro multifunkční upevnění.
Inteligentní koncepty upevňovacích prvků: Vývoj vestavěných značek RFID nebo materiálů citlivých na kmeny pro monitorování podmínek a sledovatelnost.
Tyto inovace odrážejí širší posun směrem k chytřejším a odolnějším mechanickým upevňovacím systémům schopnými splnit požadavky inženýrství nové generace.
