Kruhy, známé také jako opěrné prsteny nebo zazvonění, jsou základní komponenty používané k zabezpečení dílů na šachtě nebo uvnitř pouzdra. Navzdneboy své malé velikosti hrají rozhodující roli při udržování sestav na místě, zejména v mechanických systémech s rotujícími nebo posuvnými částmi. Mezi nejčastější typy patří interní kroužky a Externí kroužky . I když slouží podobným účelům - předkládajícím laterálním pohybu komponent - jejich design, funkce a instalace se liší.
V tomto článku prozkoumáme Klíčové rozdíly mezi interními a externími kroužky , včetně jejich struktury, aplikace, metod instalace a toho, jak vybrat správný typ pro vaše potřeby.
Co jsou toky?
Kruhy jsou polopřísněné kovové kroužky, které zapadají do obráběných drážek v otvoru (díře) nebo na hřídeli. Působí jako mechanické upevňovací prvky, které zabraňují sklouznutí nebo posunu podél osy. Kruhy se obvykle vyrábějí z jarní oceli nebo nerezové oceli a nabízejí pružnost a sílu potřebnou pro opakované sestavení a demontáž.
Kruhy přicházejí v různých vzorcích, ale dva primární typy jsou:
Interní kroužky - Zapadněte do drážky uvnitř otvoru nebo bydlení
Externí kroužky - Zapadněte do drážky na vnější straně šachty
1. design a struktura

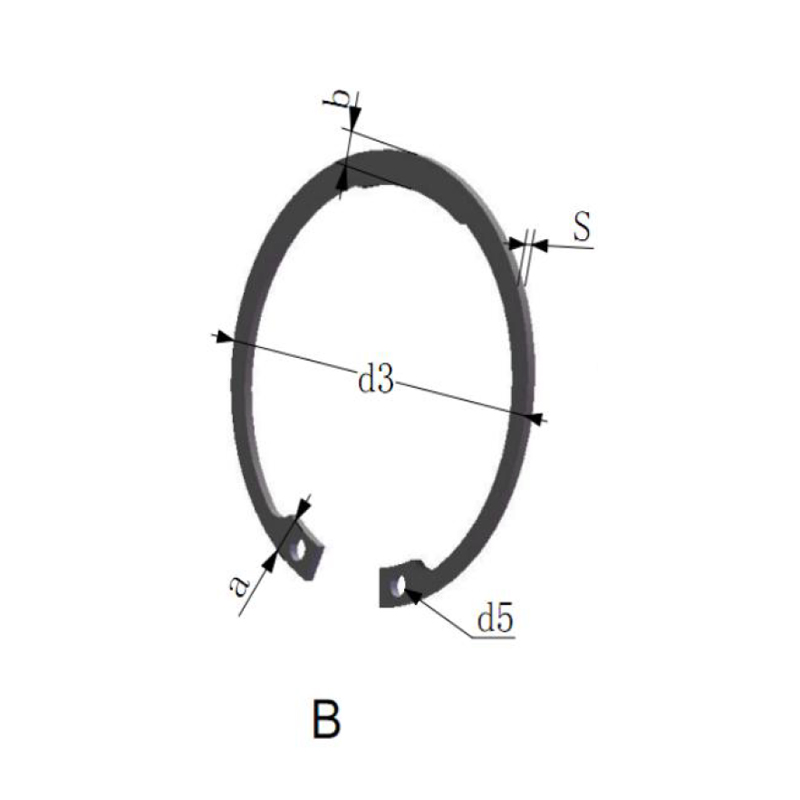

Interní kroužky
Tvarované tak, aby se vešly do vnitřní průměr válcového otvoru nebo bydlení
Konce jsou obvykle vybaveny malými otvory nebo oky pro kleště na kroužky
Při instalaci komprimujte a vyvíjejte tlak vnějšího
Externí kroužky
Navrženo pro ovinutí kolem vnější průměr hřídele
Funkce otevřených konců, které se během instalace rozšiřují
Smlouva o drážce hřídele a vyvíjejte tlak dovnitř, aby zůstal sedět
2. instalace a odstranění
Oba typy kroužků vyžadují speciální kleště, známé jako Kroužky na kroužky nebo kleště zazvěn na prsten, s tipy, které zapadají do otvorů na koncích kroužku.
Instalace interních kroužků:
Použití Interní kroužky kroužků S tipy na otevření vnějšího
Vložte špičky do otvorů za kroucení, stlačte kroužek a vložte jej do vnitřní drážky otvoru
Uvolněte, aby se kroužek umožnil zachytit na místě
Instalace externích obvodů:
Použití Externí kroužky kroužku S tipy pro uzavírání dovnitř
Vložte špičky, rozšířte kroužek a zasuňte je přes šachtu do drážky
Uvolněte se, aby se prsten pohodlně posadil
Odstranění je jednoduše opakem instalace pomocí stejného typu kleště.
3. aplikace
Primární rozlišení v aplikacích závisí na tom, zda musí být složka omezena uvnitř díry nebo na hřídeli.
Interní kroužky se používají na:
Zabránit komponentům z sklouznutí z otvory nebo válcové pouzdra
Držte ložiska, rukávy nebo pouzdra uvnitř díry
Běžné v automobilových přenosech, hydraulických válcích a ozubených zařízeních
Externí kroužky se používají na:
Udržujte díly v sklouznutí a otáčení hřídele nebo nápravy
Zabezpečená ozubená kola, kladky nebo ložiska na místě
Často se vyskytuje v elektrických motorech, hnacích šachtách a sestavách obráběcích strojů
4. Výhody a úvahy
| Funkce | Interní kroužky | Externí kroužky |
| Umístění montáže | Uvnitř otvoru nebo bydlení | Kolem šachty |
| Instalační síla | Komprimované během instalace | Rozšířeno během instalace |
| Směr načítání | Odolává síle tlačit ven | Odolává síle tlačení dovnitř |
| Běžné použití | Udržování bydlení | Udržení hřídele |
Interní Circlip Pros:
Chrání komponenty uvnitř uzavřených prostředí
Snížené riziko vnější kontaminace
Čisté, splachovací povrch s méně vyčnívajícími částmi
Externí Circlip Pros:
Snadné kontrolu a vyměnit
Silná radiální přilnavost rotujících hřídelí
Často se snáze instaluje do otevřených systémů
5. Materiál a povlaky
Oba typy jsou obvykle vyrobeny z:
Uhlíková jarní ocel - odolný, s vysokou pevností v tahu
Nerez -Odolný vůči korozi pro mořské nebo potravinářské prostředí
Povlaky fosfátu nebo černého oxidu - Snižte tření a odolávejte korozi
Možnosti zinku - pro přidanou rezistenci na rzi a vizuální kontrast
Některé aplikace mohou vyžadovat tepelně ošetřené kroužky pro vyšší odolnost proti zátěži nebo nemagnetické slitiny v citlivých prostředích.
6. Standardy a velikosti
Kruhy sledují standardizované rozměry podle mezinárodních standardů:
DIN 472 - Vnitřní kroužky pro otvory
DIN 471 - Externí kroužky pro hřídele
ANSI/ASME B18.27 - North American Snap Ring Standard
Vždy vyberte správnou velikost na základě průměru drážky a tloušťky kruhu. Nesprávné velikost může vést k selhání kroužku, což může způsobit poškození strojů nebo bezpečnostní rizika.
7. Výběr mezi interními a externími kroužky
Při výběru kroužku se zeptejte následující:
Je umístěna komponenta uvnitř bydlení or na šachtě ?
Co je to Očekávaný směr axiálního zatížení ?
Kolik montážní prostor je k dispozici?
Co jsou podmínky prostředí (vlhkost, teplota, chemikálie)?
Je Pravidelná údržba nebo vyžadována demontáž?
Pro projekty zahrnující interní i externí spojení je běžné Oba typy kroužků Společně každý slouží specifické retenční funkci.
Závěr
Ačkoli v konceptu podobné, interní a externí kroužky Podávejte odlišné účely a jsou přizpůsobeny různým částem mechanických sestav. Pochopení rozdílu mezi nimi - jak nainstalují, kde se hodí a jak fungují - je zásadní pro zajištění bezpečného, bezpečného a efektivního designu strojů.
Ať už pracujete na průmyslovém vybavení, automobilových systémech nebo na přesných nástrojích, výběr správného typu a velikosti kroužku je klíčem k udržení výkonu a minimalizaci opotřebení v průběhu času. V případě pochybností se podívejte na průmyslové standardy nebo se poraďte s výrobcem, abyste našli správnou vhodnost pro vaši aplikaci.
Zvládnutím těchto malých, ale mocných komponent, inženýři a technici mohou zajistit, aby rotující díly zůstaly v bezpečí, pohybující se komponenty zůstávají zarovnány a mechanické systémy fungují bezpečně a hladce.
